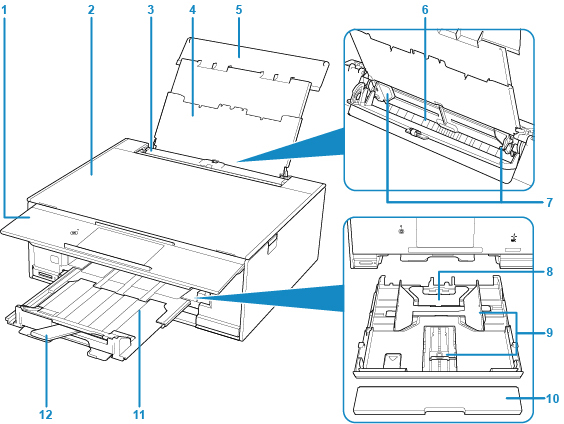

前视图
- (1) 操作面板
-
用以更改打印机设置或操作打印机。
- (2) 文档盖板
- 打开以在稿台玻璃上放置原稿。
- (3) 进纸插槽盖板
-
防止任何物品落入进纸插槽。
打开可以移动纸张导片，打印前请将其关闭。
- (4) 靠纸架
- 拉出以在后端托盘中装入纸张。
- (5) 后端托盘盖
- 打开以在后端托盘中装入纸张。
- (6) 后端托盘
-
请在此处装入纸张。 可以同时装入两张或更多相同尺寸和类型的纸张，并且每次自动送入一张。
- (7) 纸张导片
- 对齐纸叠的两侧。
- (8) 纸盒
-
将A4、B5、A5或Letter尺寸的普通纸装入纸盒，并将纸盒插入打印机。
- (9) 纸张导片
- 对齐纸叠的右/左/前侧。
- (10) 纸盒盖
- 取下以在纸盒中装入纸张。
- (11) 出纸托盘
- 打印机开始打印时自动伸出。 输出已打印的纸张。
- (12) 出纸支架
- 拉出以承托输出纸张。

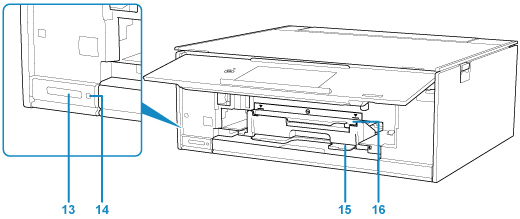

- (13) 存储卡插槽
-
插入存储卡。
- (14) 存取指示灯
-
亮起或闪烁以指示存储卡状态。
- (15) 光盘托盘存储舱
- 可在此处存放打印机附带的光盘托盘。
- (16) 光盘托盘导片
- 安装光盘托盘。

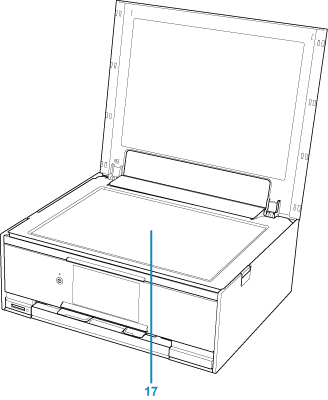

- (17) 稿台玻璃
- 请在此处放置原稿。
